NetSpot 5用の図面をフリーソフトで作成！１ の続きです。
　　　　　　　　　　

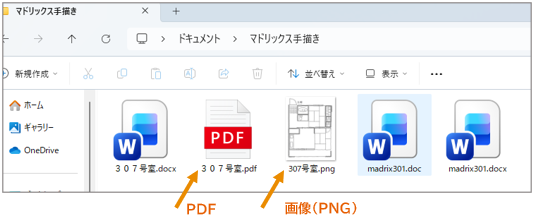

フリーソフト「マドリックス」で間取図を作成し、PDF、画像で出力できました。

NetSpot 5では、PDFファイルまたは画像ファイルで読み込みが可能ですので、ご利用しやすいほうをご用意ください。
　　　
　　　　

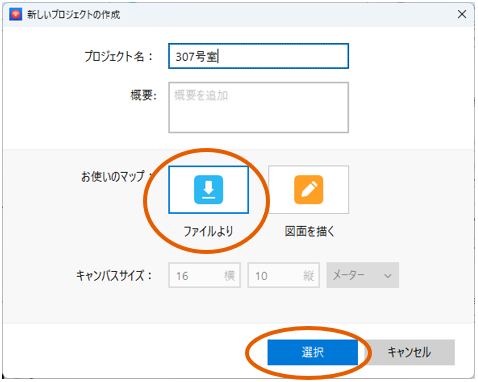

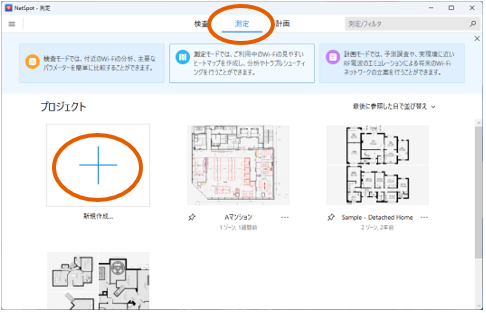

NetSpot 5を起動します。ヒートマップを作成するには、「測定」タブの「＋」新規作成をクリックしてください。

　　　　

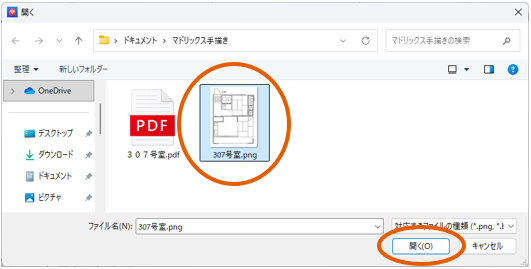

画像を使用します。


　　

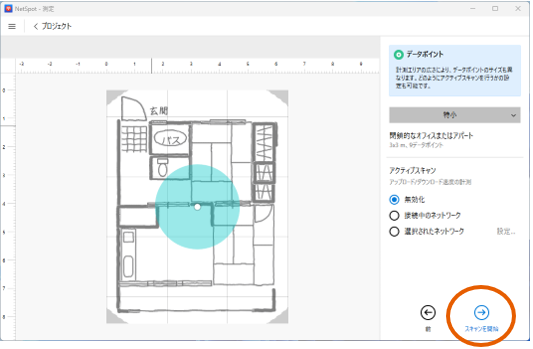

読み込まれますので、ウィザードにそって設定をすすめます。

　　　

測定を開始します。

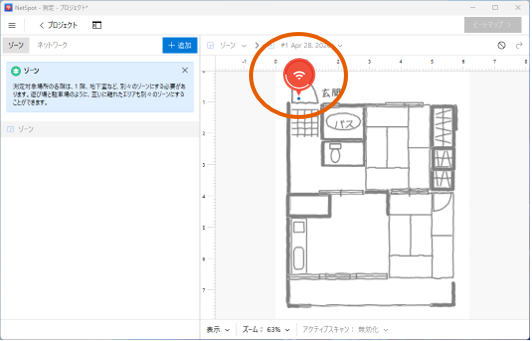

現地に立って、図面の同じ場所をクリックしてください。その場のデータを取得し、記録します。

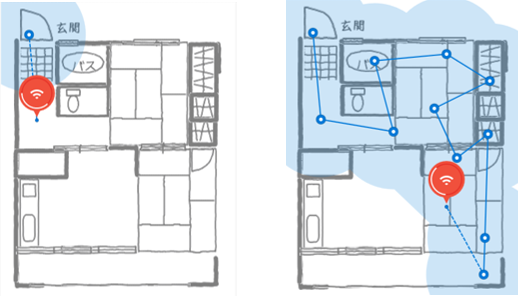

測定が終了すると、赤いマークが青い点に変わります。そうしたら別の場所に移動して、図面の同じ場所をクリックします。
もれがないように、この作業を繰り返して測定していきます。

　　　　　 　　

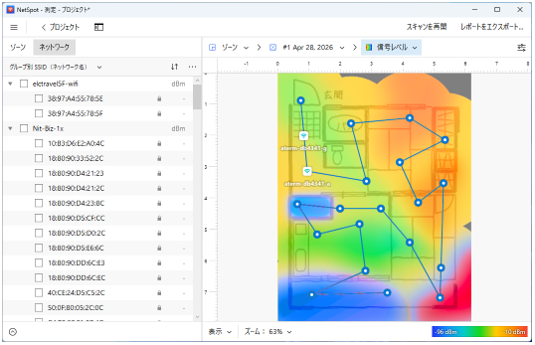

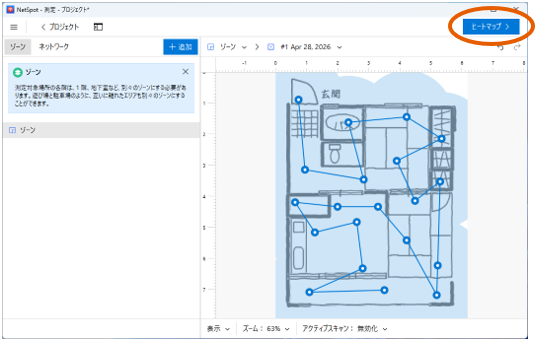

すべて測定し終わったら「ヒートマップ」をクリックすると、ヒートマップが完成です。

　　　
　　　
●こちらは別のプロジェクトです。

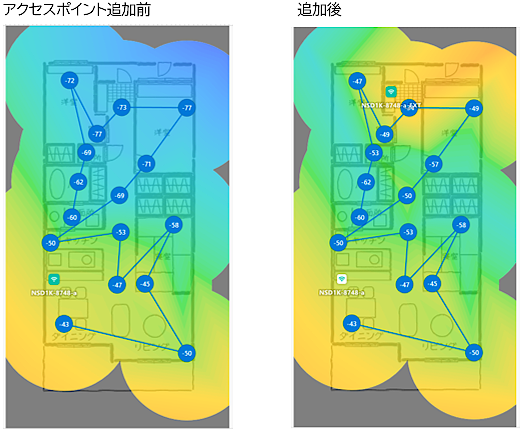

NetSpot 5の結果にそって、アクセスポイントを追加してみました。
電波強度は数値でも表示されるので、より状況を把握しやすいです。
